CD4094BD
简要说明
CD4094 是带输出锁存和三态控制的串入/并出高速转换器，具有使用简单、功耗低、驱动能力强和控制灵活等优点。

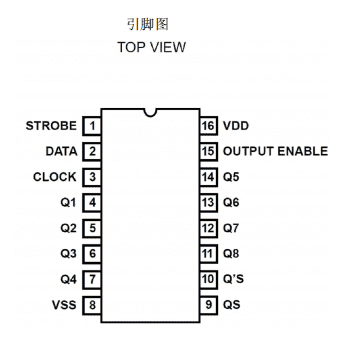

CD4094 的引脚定义如图。其中(1)脚为锁存端，(2)脚为串行数据输入端，(3)脚为串行时钟端。
(1)脚为高电平时，8 位并行输出口 Q1～Q8 在时钟的上升沿随串行输入而变化；(1)脚为低电平时，输出锁定。利用锁存端可方便地进行片选和级联输出控制。
(15)脚为并行输出状态控制端，(15)脚为低电平时，并行输出端处在高阻状态。在用 CD4094 作显示输出时，可使显示数码闪烁。
(9)脚 QS、(10)脚 Q′S 是串行数据输出端，用于级联。QS 端在第 9 个串行时钟的上升沿开始输出，Q′S 端在第 9 个串行时钟的下降沿开始输出。
CD4094 提供了 DIP16 封装形式。
主要特点：
● 宽工作电源+3V~15V
● 抗干扰性能高 0.45 VDD (typ.)
● 低功耗，TTL兼容，
可驱动两路74L或1路74LS
● 三态输出
● 全静态工作（15V）
主要应用：
● 串并数据转换
● 遥控器保持寄存器
● 双级转移，保持，和总线应用
